产品中心

混流泵

产品分类: 民用水泵

产品名称:混流泵

流量范围:50-4500米/时

扬程范围:3-20米

输送温度:输送介质温度为80℃以下

吸入压力:小于0.6MPa

密封形式:默认值是填料密封,可以定制机械密封,

密封材质:叶轮材质ht250,不锈钢304,不锈钢316,铜;轴材质默认45钢,可以定制不锈钢,其它配件铸铁

13808468195

产品概述:

一、概述

1、用途:GHW型混流泵为卧式、单级、单吸、前后开门结构、悬臂式混流泵。适用于输送清水或物理、化学性质类似于水的其它液体,被输送液体的温度不宜高于50C。广泛适用于农田排灌、工业和城市给排水等多种场合。

GHW型混流泵的性能范围:

流量: 50-4500米/时

扬程: 3-20米

2、特点:结构简单、使用可靠、装拆方便、体形小、重量轻、流量大、效率高。

3、传动方式:

有直联传动和皮带传动两种。常用动力机是电动机和柴油机,订货时应注明动力机的型号(功率、转速),以便确定皮带轮或联轴器的规格。

4、水泵转向:从水泵进口看,叶轮为逆时针旋转( 650HW-7S为顺时针旋转)。

5、型号说明:以300GHW-7S为例:

300泵径、出口直径。单位:毫米

GHW-卧式蜗壳式混流泵。

7-设计扬程。单位:米

S-结构形式(前、后开门结构)。

6、采用标准GHW型泵采用GBIT13008、JBT6667 标准设计、制造、验收。

二、结构和使用

1、GHW型混流泵主要南泵盖、叶轮、泵体、泵轴、轴套、填料座及轴承体(轴承架)等主要零件构成,采用前、后开门的结构形式

2、泵盖分别与泵体和进水管相接。泵盏平面与叶轮平面之间应有适当间隙。间隙过小,易产生摩擦;间隙过大,会导致泵体内压力水大量回流,使泵的效率降低。实际使用的适宜间隙为0.3 -0.7毫米(将泵轴推向泵的进口端测量),间隙可用增减纸垫厚度来调整。

3、200GHW混流泵采用填料密封结构。其作用是防止空气吸人泵内和防止水从泵内过多地沿轴流出。

4、轴套用以保护泵轴,磨损后可及时更换。

5、泵轴用单列向心球轴承支承。轴承可用润滑油润滑,油量应控制在油标杆的标线间,也可用润滑脂润滑--可在装配水泵时加入, 使用中通过折装前盖和后盖来补充。

6、泵体上端的螺孔,用于加灌引水或联接真空泵抽气引水,下端的螺孔用于放水。

7、为扩大泵的使用范围,满足用户不同要求,可换用不同性能的叶轮。

8、200GHW型泵的附件有进、出口定弯、活弯、底阀、皮带或联轴器。

混流泵(图1)

混流泵(图2)

混流泵(图3)

混流泵(图4)

混流泵(图5)

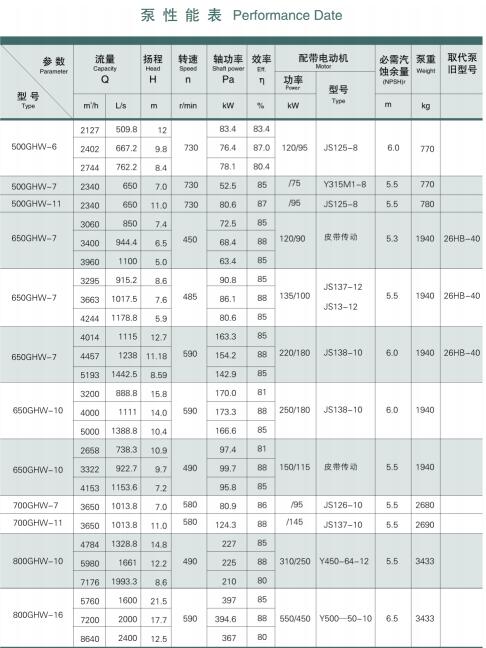

型号参数:

混流泵(图1)

混流泵(图2)

混流泵(图3)

混流泵(图4)

混流泵(图5)


群发询价:

混流泵(图1)

推荐品牌:

混流泵(图1)

立即询价:

五、泵的安装

GHW型泵有全落井、半落井和落地式三种安装形式,其中半落井安装有时可减少落地安装吸程高和因进水管路长而增加的损失。

混流泵(图1)

混流泵(图2)

混流泵(图3)
