产品概述：
DF型该系列泵系节段式不锈钢多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
DF型泵供输送温度为-20℃～105℃，泵过流部件材质为耐腐蚀材质（不锈钢304,316，双相不锈钢、铜等），适用不含固体颗粒，有腐蚀性的液体,如输送海水、酸性水等有腐蚀性液体的场合。
以上各型泵的进口允许压力均不超过0.6MPa。

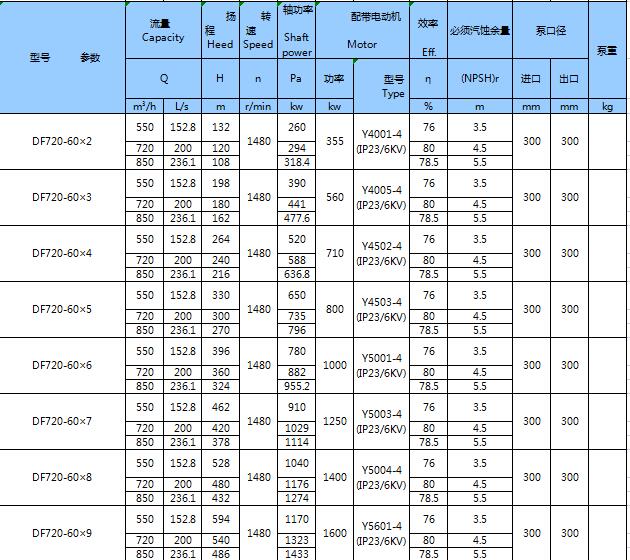

型号意义
DF46-30×3
DF —— 多级耐腐蚀离心泵
46 —— 泵设计点流量为46m3/h
30 —— 泵单级设计点扬程为30m
3 —— 泵的级数为3
结构特点
该泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口与水平垂直向上。泵的进水段、中段、出水段、轴承体待泵壳体部分通过拉紧螺栓联成一体，并根据泵的扬程选择泵的级数。
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件通过平键和轴螺母紧固使之与轴联成一体。整个转子由两端滚动轴承或滑动轴承支承，轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油腻润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度己影响泵的工作性能时应予以更换。
轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷却或水润滑任凭。在轴封处装有可更换的轴套，以保护泵轴。
从原电机方向看，泵为顺时针方向旋转。
另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
该系列耐磨多级离心泵的安装
本型泵安装时除满足要救外，还应注意以下几点：
1、安装泵的基础平面应用水平仪找平。基础水泥凝固后，应检查底座和地脚螺栓孔是否松动；
2、电机、泵和底座组装后，应检查泵轴和电机轴的同心度，保证两轴心线在同一水平线上；
3、电机和水泵组装时，应将泵联轴器端外拉出，保证泵和电机两联轴器端面的轴向间隙值；
4、泵只能承受自身内力，不能承受任何外力。泵的吸入管路和压出管路应有各自的支架，以免将泵压坏。
泵的走动、运行和停机
起动
1、泵起动前应转动泵转子，检查转子是否灵活；
2、检查电机转向是否与泵转向一致；
3、打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；
4、检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备状态；
5、起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵的扬程）。
运行
1、该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体布平衡水管接至进水段，或在平衡室外设计一短管，平衡液体经短管流几泵外。为保证泵正常运行，平衡水管绝对不允许堵塞；
2、在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；
3、轴承温升变化反映了泵的装配质量，轴承温升不向高于环境温度35℃，轴承的最高温度不得高75℃；
4、泵转子在运行中存在一定的轴向力游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；
5、泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
停机
1、停机前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；
2、泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。
1、操作注意事项
A、泵只允许在规定的参数范围内运转；
B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热，降低寿命。如果泵是安装在一个并联系统中，每台泵都要在特定的参数下运行以保障泵的流量；
C、泵不能关闭吸入口阀门运行。否则使泵发生干转，导致泵零件损坏；
D、泵输送介质不能含有空气或者气体，否则会使泵的流量和扬程不可能准确的测出，同时会产生研磨损坏零件。
2、泵启动前检查
A、启动泵前，应先盘动转子，检查转子是否灵活；
B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况；
C、检查全部仪表、阀门及仪器是否正常
D、检查油环位置、油位计的油位是否正常；
E、检查电动机的转向是否与泵的转向一致。
3、泵的启动
A、打开泵的吸入阀和水封水管路的阀；
B、关闭泵的出口闸阀、压力表旋塞；用输送的液体或抽真空系统排除吸入管和泵体内空气；泵内无液体时不允许启动，否则会损坏零件。
C、启动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，观察压力表和开关的指示，按出口压力表读数控制泵给定的扬程。
4、泵的运行
A、本型泵靠内平衡机构平衡轴向力，平衡装置有平衡液体流出，平衡液体由平衡水管接至吸入段或在平衡室外设置一短管，平衡液体经短管流向泵外，为保证泵正常运行，平衡水管绝对不允许堵塞；
B、本型泵滚动轴承均无冷却装置，轴承温升变化反应了泵的装配质量，轴承温升不得高于环境温度35摄氏度，最高温度不应高于75摄氏度；
C、本型泵转子在运行中存在一定的轴向游动，应保证电机和水泵两联轴器端面间的间隙值；
D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况，磨损量过大时应及时更换。此外，监测泵的流量、扬程、温度及润滑情况；泵在发生故障时，应停泵，且参考故障排除表进行维修。
5、泵的停车
停车前应先关压力表旋塞，慢慢关闭出口闸阀，待出口阀门关闭完毕后再停电机，当泵停稳后在关闭泵的吸入阀。
6、泵的维修
为了保持泵高效稳定的工作状态，泵必须经常维修，维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能（如流扬程、振动等）而且要做记录，按这些记录数据去分析泵是否正常工作，是否需要维修或者确定要修的哪一部位。在一般条件下，如果坚持精密的测试记录定期的总结记录，那么，每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外，下面的维护是经常的；
A、检查泵底座、泵、电机是否紧固，如果松动会引起泵的振动；
B、检查仪表、引线的状况，检查管路是否泄露或松动，或其他形式的损坏。如果需要应立即检修；
C、填料压盖不能压的过紧，否则会影响填料寿命；
D、轴承润滑油每工作1000小时更换一次。
