产品中心

单级单吸离心清水泵

产品分类: 单级单吸离心泵

产品名称:单级单吸离心清水泵

流量范围:5.4~400m3/h

扬程范围:4~125m

输送温度:输送介质温度为-20℃~80℃

吸入压力:允许进口压力0.3MPa.

密封形式:默认值是填料密封,可以定制机械密封,

密封材质:叶轮材质ht250,不锈钢304,不锈钢316,铜;轴材质默认45钢,可以定制不锈钢,其它配件铸铁

13808468195

产品概述:

 概 述

IS 型单级单吸离心清水泵,适用于工业和城市给排水,亦可用于农业排灌。用于输送清水或物理及化学性质类似于水的其它液体,被输送液体温度不高于80℃,允许进口压力0.3MPa.

ISY 型单级单吸离心输油泵,适用于输送不含固体颗粒,粘度小于12 厘沲的无腐蚀油类和石油产品,输送介质温度为-20℃~80℃,允许进口压力0.3MPa.

IR 型单级单吸离心热水泵,适用于各类建筑的采暖热水、空调系统及冶金、纺织、化工、印染等部门,可输送不含有体积超过0.1%和粒度小于0.2mm 的固体杂质温度低于105℃,进口压力不大于0.4MPa.的中性热水。

参数范围

流量Q:5.4~400m3/h

扬程H:4~125m

型号说明

IS、ISY、IR 100-65J-200A

IS-单级单吸离心清水泵

ISY-单级单吸离心输油泵

IR-单级单吸离心热水泵

100-吸入口直径(mm)

65-吐入口直径(mm)

J-表示降速使用

200-叶轮的名义直径(mm)

A、B、C 分别表示叶轮外径经第一、二、三次切割

结构型式

泵为卧式安装,水平轴向吸入、向上径向吐出。泵为悬架式结构,检修时不需拆卸进、出口管路,即可退出转子部件进行检修。泵是通过普通弹性联轴器或加长弹性联轴器与电动机联结,泵的轴封采用软填料密封。轴承为单列向心球轴承,采用润滑油润滑。

旋转方向

从电机端看,泵为顺时针方向旋转。

主要零件材质

过流部件材质一般为普通灰铸铁。

成套范围

成套供应泵、电动机、公用底座、联轴器等,还提供底阀、止回阀、闸阀。

订货时请注明主要零件材质,若对泵、电机有特殊要求,可与本公司协商有关技术要求。

单级单吸离心清水泵(图1)

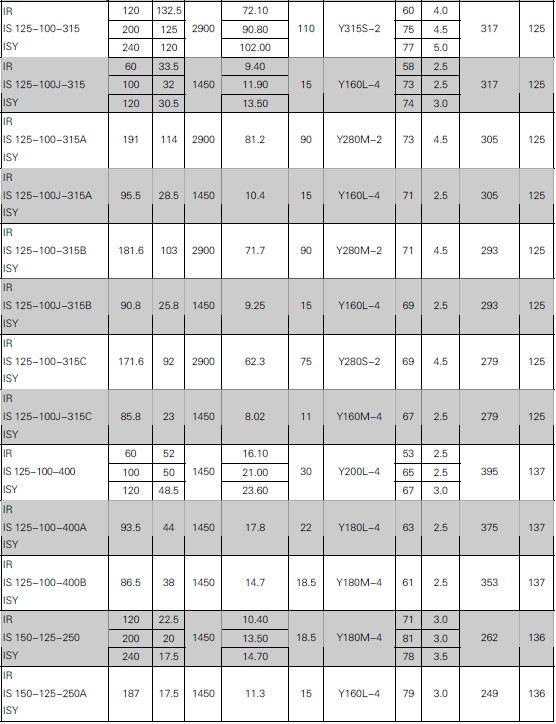

型号参数:



单级单吸离心清水泵(图1)

单级单吸离心清水泵(图2)

单级单吸离心清水泵(图3)

单级单吸离心清水泵(图4)

单级单吸离心清水泵(图5)

单级单吸离心清水泵(图6)

单级单吸离心清水泵(图7)

单级单吸离心清水泵(图8)

单级单吸离心清水泵(图9)

单级单吸离心清水泵(图10)

单级单吸离心清水泵(图11)

单级单吸离心清水泵(图12)

单级单吸离心清水泵(图13)

群发询价:

1、操作注意事项

A、泵只允许在规定的参数范围内运转;

B、泵不允许在吐出阀门关闭或关到很小开度下运转。否则导致泵发热,降低寿命。如果泵是安装在一个并联系统中,每台泵都要在特定的参数下运行以保障泵的流量;

C、泵不能关闭吸入口阀门运行。否则使泵发生干转,导致泵零件损坏;

D、泵输送介质不能含有空气或者气体,否则会使泵的流量和扬程不可能准确的测出,同时会产生研磨损坏零件。

2、泵启动前检查

A、启动泵前,应先盘动转子,检查转子是否灵活;

B、检查全部螺栓、管路引线的联接是否紧固和泵周围的安全情况;

C、检查全部仪表、阀门及仪器是否正常

D、检查油环位置、油位计的油位是否正常;

E、检查电动机的转向是否与泵的转向一致。

3、泵的启动

A、打开泵的吸入阀和水封水管路的阀;

B、关闭泵的出口闸阀、压力表旋塞;用输送的液体或抽真空系统排除吸入管和泵体内空气;泵内无液体时不允许启动,否则会损坏零件。

C、启动电机,待泵运转正常后,打开压力表旋塞,慢慢开启泵出口闸阀,观察压力表和开关的指示,按出口压力表读数控制泵给定的扬程。

4、泵的运行

A、本型泵靠内平衡机构平衡轴向力,平衡装置有平衡液体流出,平衡液体由平衡水管接至吸入段或在平衡室外设置一短管,平衡液体经短管流向泵外,为保证泵正常运行,平衡水管绝对不允许堵塞;

B、本型泵滚动轴承均无冷却装置,轴承温升变化反映了泵的装配质量,轴承温升不得高于环境温度35摄氏度,最高温度不应高于75摄氏度;

C、本型泵转子在运行中存在一定的轴向游动,应保证电机和水泵两联轴器端面间的间隙值;

D、泵在运行期间每隔一定的时间应检查仪表、泵的转速和叶轮、密封环、导叶套、平衡盘、轴套的磨损情况,磨损量过大时应及时更换。此外,监测泵的流量、扬程、温度及润滑情况;泵在发生故障时,应停泵,且参考故障排除表进行维修。

5、泵的停机

停机前应先关压力表旋塞,慢慢关闭出口闸阀,待出口阀门关闭完毕后再停电机,当泵停稳后在关闭泵的吸入阀。

6、泵的维修

为了保持泵高效稳定的工作状态,泵必须经常维修,维修的项目和每次维修的间隔时间取决泵的工作条件和泵的运行状况。定期检查泵的性能(如流量、扬程、振动等)而且要做记录,按这些记录数据去分析泵是否正常工作,是否需要维修或者确定要修的哪一部位。在一般条件下,如果坚持精密的测试、记录,定期的总结记录,那么,每隔几个月就可以得到泵是否需要维修的可靠资料。除在规定时间对泵监测外,下面的维护是经常的;

A、检查泵底座、泵、电机是否紧固,如果松动会引起泵的振动;

B、检查仪表、引线的状况,检查管路是否泄露或松动,或其他形式的损坏。如果需要应立即检修;

C、填料压盖不能压的过紧,否则会影响填料寿命;

D、轴承润滑油每工作1000小时更换一次。


推荐品牌:

立即询价:

水泵拆卸注意亊项:

a、将泵壳内的液体放掉:

b、如果轴承部件是稀油润滑时应将润滑油放掉;

c、拆去妨碍拆卸的附属管路,如平衡管、水封水管等管路和引线,

水泵拆卸顺序:

泵的拆卸步骤应从拆下吐出側的轴承部件开始,其顺序大致如下(因泵的结构有所差别.在拆卸过程中会略有不同):

a、柠下吐出侧轴承压盖上的螺栓及吐出段、填料函体、轴承体三个零件之间的连接螺母卸下轴承部件乙:

b、拧下轴上的圆螺母,依次卸下护套、轴承内圈(轴承)、有孔轴承压盖、挡水圈后,卸下填料体(包括填料压盖、填料环和填料等):

c、依次卸下轴上的O型密封圈、轴套、平衡盘和键后,卸下吐出段(包括末级导叶、平衡环、平衡套等);

d、卸下末级叶轮和键后,卸下中段(包括导叶):按同样方法依次卸下其余各级的叶轮、中段和导叶,直到卸下首级叶轮为止:

e、拧下吸水段与轴承体的连接螺母和轴承压盖上的螺栓后,卸下轴承部件甲(在这之前应先将泵联轴器卸下);

f、将轴从吸入段中抽出,拧下轴上的锁紧螺母,依次将轴承内圈、O型密封圈、轴套和挡套等卸下。

至此拆卸工作基本完成,但在上述拆卸过程中,还有部分零件是相互连接在一起的,一般情况下拧下连接螺栓或螺母后即可卸下。

水泵的装配

水泵清洗和检查:

a、用煤油清洗全部的零件,在空气中干燥或用布擦干;

b、检查全部零件的磨损情况,对不能确保正常运转的零件应更换;

c、检查泵轴是否有灰尘或生锈,用千分表检查轴的不宜度(轴的径向跳动值不大于8级精度);

d、当密封间隙超过推荐值的最大值50%时,应更换密封元件。

泵的装配顺序一般是按拆卸顺序反向进行;

本型泵装配质量的好坏直接影响泵能否正常运行,并影响泵的使用寿命和性能参数;影响机组的振动和噪音。装配中应注意以下几点:

a、固定部分各零件组合后的同心度靠零件制造精度和装配质量来保证,应保护零件的加工精度和表面粗糙度、不允许磕碰、划伤。作密封剂用的二硫化钼应干净,紧固用的螺钉、螺栓应受力均匀。

b、叶轮出口流道与导叶进口流道的对中性是依各零件的轴向尺寸来保证。流道对中性的好坏直接影响泵的性能,故泵的尺寸不能随意调整。

c、泵装配完毕后,未装填料前,用手盘动泵转子,检查转子在壳体内旋转是否灵活、有无摩擦响声,轴向窜动量是否达到规定要求。

d、上述检查符合要求后,在泵两端轴封处加入填料,注意填料环在填料腔中的位置。

水泵的安装

泵的安装步骤一般包括把泵放在基地上,找水平,调正和联接泵的管路等。

水泵安装时需要的设备

泵安装时需要下列常规的专用的设备和工具:

a、有负载能力合适而安全的起重设备;

b、每个地脚螺钉处都必须备有一块垫铁或楔铁,作找平底座用;

c、灌浆的材料必须是不收缩的灌浆料。为了灌浆需要准备一个木盒,而且需配有漏斗;

d、安装和拆卸填料,需要一套专用的工具,如带钩的夹具等。

水泵的搬运在搬运泵时需要注意安全以防事故发生,搬运时要注意下列事项:

a、在搬运泵时,起重机的吊钩应挂在底座下面:也可以用叉式起重机搬运泵,不允许吊在泵的原动机的螺栓孔或吊泵的轴承体,更不能在泵轴处起吊;

b、起重负载应均匀平衡,且应注意起重设备的承载能力,起吊时应小心谨慎,防止泵件的碰撞,特别应避免泵联轴器处轴加工配合面的损坏。
