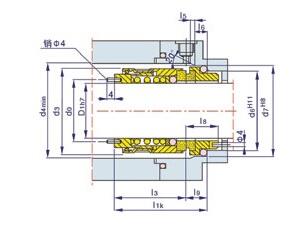

122型机械密封

122 Model mechanical sea

简介Profile

单端面/非平衡型/任意旋向

Single seal / Unbalanced /

lndependent of direction of rotation

122系列结构紧凑，利用销钉和凹凸搭子传动，且安装使用方便，广泛应用于

离心泵，化工泵及各种弱腐蚀性工况。

122 series is driven by pin and tabled fish plate. lt is not only

compact but also easy to use and in centrifugalpumps, chemical

pumps and various weak corrosive medium.

运行参数Operating limits

材料组合Combination of materials

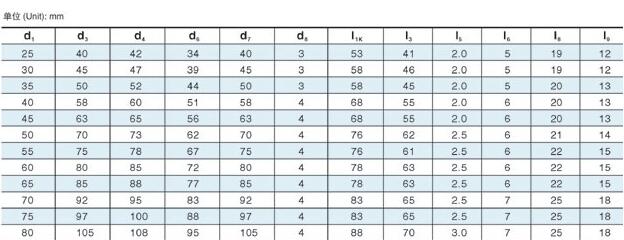

规格:20-80mm

Specification: 20-80mm

密封端面:石墨、碳化硅、碳化钨

压力:1.2Mpa

Pressure:E1.2Mpa

辅助密封:丁睛胶、氟橡胶、乙丙胶、PTFE

温度:-20c-180cTemperature:-

20C-180C

线速度:15m/s

Linear speed:E15ms

金属构件:304或316L

不锈钢

轴向窜动量:主0.5mmAxiall movement王0.5mm

Sealing face:

Graphite,Silicon carbide.Tungsten carblde

Secondary

sealing:Acryionitrile rubber, Fluoni ne rubber, Ethylene propyl-

epe rutbar.PTFE_

Metal component: 304 or 316L stainlass steel

机械密封

　　机械密封是一种旋转机械的轴封装置。比如离心泵、离心机、反应釜和压缩机等设备。由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄漏，如果设备内压力低于大气压，则空气向设备内泄漏，因此必须有一个阻止泄漏的轴封装置。

　　组成：

　　主要部件

　　动环、静环、冷却装置和压紧弹簧（视具体设备而定）。

　　辅助密封件

　　密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包覆橡胶O圈等）。

　　分类

　　分为单端面、双端面；平衡型、非平衡型；任意旋向、固定旋向。

泵用机械密封：

　　组成：主要有以下四类部件。a.主要密封件：动环和静环。b.辅助密封件：密封圈。c.压紧件：弹簧、推环。d.传动件：弹箕座及键或固定螺钉

　　1、对重要泵产品的机械密封,要增加保护措施,提高密封质量,减少密封质量事故。

　　2、在泵产品的设计过程中要充分考虑到泵其它零部件以及现场其它设备对机械密封的使用效果的影响,为机械密封创造一个良好的外部条件。

　　3、增加对机械密封辅助系统的重要作用的认识,尽可能配备完善的机械密封辅助系统,以提高密封效果。 泵用机械密封属于精密、结构较为复杂的机械基础元件之一，是泵类机械的关键部件。其密封性能和使用寿命取决于许多因素，如选型、机器的精度、正确的安装使用等。

机械密封件的清扫与检查

　　1.动静环表面是否存在划痕、裂纹等缺陷，这些缺陷存在会造成机械密封严重漏泄。有条件的可以用专用工具检查密封面是否平整，密封面不平整，压力水会进入组装后机械密封的动静环密封面，将动静环分开，机械密封失效。必要时可以制作工装在组装前水压试验。

　　2.检查动静环座是否存在影响密封的缺陷。如动静环座与动静环密封胶圈配合表面是否存在伤痕等缺陷。

　　3.检查机械密封补偿弹簧是否损坏及变形，倔强系数是否变化。

　　4.检查密封轴套是否存在毛刺、沟痕等缺陷。

　　5.清扫检查所有密封胶圈是否存在裂纹、气孔等缺陷，测量胶圈直径是否在工差范围内。

　　6.具有水泵送机构的机械密封还要检查螺旋泵的螺旋线是否存在裂纹、断线等缺陷。

　　机械密封件的安装与使用要求
